气盾坝，也被称作气动盾形闸坝，是一种新型的挡水结构，其兼具橡胶坝和钢闸门的优点，刚柔并济。结构主要由盾板、充气气囊及控制系统（加强锚固系统和智能化充排控制系统）组成。利用充气气囊支撑盾板挡水，气囊排气后塌坝，气囊卧于盾板下，可避免河道砂石、冰凌等对坝袋的破坏；气囊内填充介质为气体，塌坝迅速：各个部件均为预制部件，安装工期短；盾板及气囊模块化，便于修复。
2008年，水利部将气盾坝列入国家推广计划。气盾坝吸收了传统活动坝型之精华，摒弃了传统活动坝型之不足，具有结构简单，建设、安装周期短；防洪渡汛能力突出，运行安全可靠；过水高度和运行状态持续可控；具有更强的清污、排淤能力；挡水和过水能力更高；充排时间短，运行管理简单；使用寿命长，综合效益高；抗震能力强，对基础的适应性高；景观效果佳等特点。

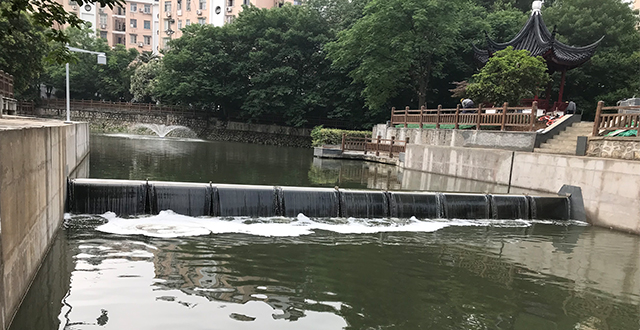

气动盾形闸门系统是利用空气压缩原理，通过气袋充气与排气，使钢闸门升起与倒伏，以维持特定的水位高度。允许闸顶溢流。闸门全开时，门体全部倒卧在河底，可高效泄水，不影响景观和通航。闸门全关闭时，可以蓄水，超过设定水位时,可形成溢流景观。
| 气囊 由多层NN66或芳纶骨架材料及特种橡胶构成，采用多项授权专利进行制造。气囊性能：工作压力在0.7-0.8MPa间，设计安全充胀压力8公斤，安全系数是橡胶坝的15倍；外层材料采用耐候和耐臭氧老化性能优越的EPDM聚合物，耐老化性能超过50年。 | 挡水盾板 材质：不锈钢、碳钢（表面聚脲或热浸锌） 规格：每单元长5m，单元间采用高强度橡胶复合带软连接。 结构：由厚16mm以上钢板制作，弧形，迎水面焊接加强筋。 | |

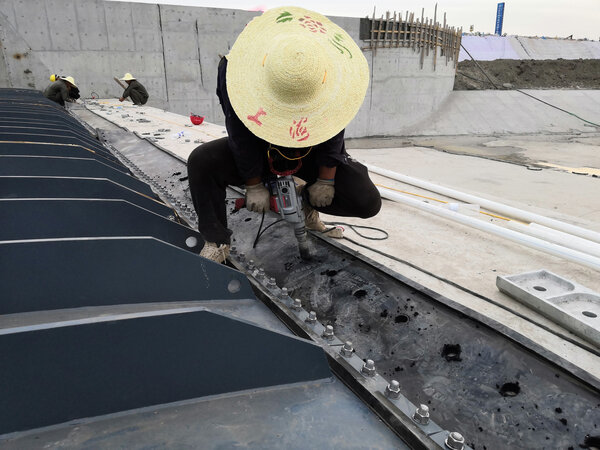

加强锚固系统 突破原盾板与气囊同在锚固压板一侧的结构形式，将锚固结构创新为双侧，将锚固受力点、线进一步分散，增强了锚固螺栓的强度和运行稳定性。改变传统锚固压板的对称式结构，设计为不对称的锚固支撑点式分布结构，使结构更加合理、锚固强度更大，使用寿命更长。设计采用防脱功能，以此改善已有锚固方式宜松弛、松动和延展的缺陷，提升运行的稳定和安全性。 | 智能化充排控制系统 独特的 4G通讯模式，借助物联网技术，可以向指定的手机推送气动盾形闸门水位及设备信息，对相关气动盾形闸门进行远程操作。 通过信息化管理系统，可以把采集到的河流水文信息、气动盾形闸门运行数据有效结合，借助开放的云端数据，进行分析判断，给出运行模型，将防洪排涝与景观美化有机结合起来，达到项目的经济与社会效益， 针对坝前水位、坝顶流速、瞬时流量、坝体承压、闸门泵压系统等设备的实时运行数据进行采集与计算处理，并通过可视化图形工具直观的展示给值班人员，准确有效的监测充气坝的各项数据。 |
| ● 即使在没有电的情况下可以准确自动控制水位（特别适合水力发电） ● 模块化设计，可以简化安装过程和减少后期维护 ● 结构简单，造价低，不阻水，不漏水 ● 超薄的外形，可以很好的行洪，通过冰块及杂物等 ● 护板可以很好的保护橡胶气囊免受漂浮物及杂物的侵害 ● 闸门系统可以实现自动控制、耗电低、节约费用 ● 控制系统采用空气为充胀介质，不存在漏油问题，不会造成水和周围环境的污染 |
| ● 结构简单，安装简易：单元化、模块化的结构方式无需动用大型施工设备，节省人力、物力、财力，施工周期小。 ● 具有充分的安全性：钢制盾板充分保护橡胶坝袋，坝袋可提供具有充分的缓冲力，不惧怕大型漂浮物的突然冲击。 ● 生态景观效效果好：坝顶溢流会形成瀑布，十分美观。 ● 管理运营成本低：运行中不会发生卡挂，无需经常维护维修。 ● 清污排淤能力强：塌坝时盾板完全贴服于基础，阻水高度低。 ● 抗震能力更强：盾板与基础之间是软连接，不会因基础变形造成系统失灵和丧失正常运行能力。 ● 适用范围广：适用于各种水文情况复杂的河道，适用于城市美化建设。更可直接应用于各种橡胶坝、自动翻板坝的改造。 |
| 发电 可以保持上游的高水位，增加水电站的发电能力；一般泄水闸板顶部过水深度为0.25-0.5m，这种闸门可以创造较高水头并可以准确控制上游水位，汛期安全泄放洪水，汛期过后闸门升起挡水；另外，冬季上游可以形成稳定的冰盖，防止冰凌堵塞电站引水口。 | 蓄水及城市景观 1、气动钢闸门可以很好的协调溢洪道的泄洪能力与水库蓄水位之间的关系，增加已建水库的蓄水量；减少增加蓄水量而带来的政策方面和资金方面的困难（如淹没问题）。 2、当现有溢洪道泄流能力不足时，可以采用这种闸门形式堰顶高程而不影响水库的蓄水位和发电效益。 3、城市景观中可以安装景观灯，产生很好的夜景。 |
| 通航 1、气盾闸门是一种很理想的船闸上下游闸门形式，它可以准确控制上下游水位 2、塌坝时钢板覆盖在橡胶气袋上，保证船舶顺利通过 3、减少复杂的闸门启闭系统，操作灵活简便 4、降低船闸的建造和维护费用 | 灌溉 1、可以准确控制灌溉渠道的水位和分流流量 2、当渠道流量变化时，可以自动控制分水建筑物前的水位，保证分水的均匀性 |
| 分水、分洪 1、可以应用到河流的分洪工作中，使江西省流量自动调节 2、在洪水期自动控制上游水位，使其保持低水位，并借助洪水带走上游沉积的泥砂 | 寒冷地区的应用 1、这种闸门形式成功的应用在寒冷地区 2、由于钢面板支撑在独立的橡胶气袋上，可以允许冰凌和漂浮物通过 |
| 鱼道和环境保护 1、可以采用一系列的气盾坝形成梯级工鱼道，控制流量和流速，使鱼类平顺过坝 2、控制上游水位可以防止库区的水鸟窝突然被淹没，稳定的水位可以改善库区的自然景观 | 道路和车库的防护 1、这个闸门系统可以设置在车库、地铁入口处，防止暴雨洪水进入 2、也可以布置于防洪堤的缺口处，洪水来时立刻关闭 |
